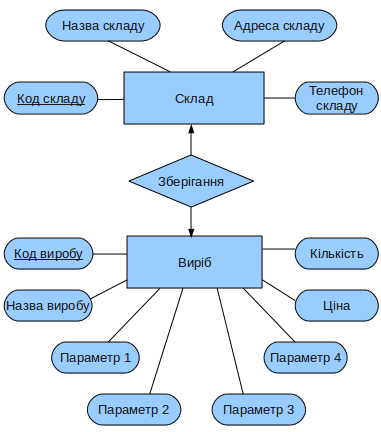

1. Визначення сутностей (Entities)
Сутності — це об'єкти реального світу, про які потрібно зберігати дані. На діаграмі вони позначаються прямокутниками.
- Приклад: Клієнт, Замовлення, Товар.
2. Визначення атрибутів (Attributes)
Атрибути — це характеристики сутностей. Вони позначаються овалами, з'єднаними з відповідною сутністю.
- Ключовий атрибут (Первинний ключ): Унікальний ідентифікатор (наприклад,
ID_клієнта). Підкреслюється лінією. - Приклад для сутності Клієнт: Прізвище, Ім'я, Електронна пошта.
3. Визначення зв'язків (Relationships)
Зв'язки описують, як сутності взаємодіють між собою. Позначаються ромбами.
- Приклад: Клієнт робить Замовлення.
4. Встановлення кардинальності (Cardinality)
Визначає кількісні співвідношення між сутностями:
- 1:1 (один до одного): Наприклад, Керівник керує одним Відділом.
- 1:N (один до багатьох): Один Клієнт може зробити багато Замовлень.
- M:N (багато до багатьох): Багато Студентів записуються на багато Курсів. (На етапі логічного проектування такі зв'язки зазвичай розбиваються через проміжну таблицю).
