Визначити положення загального центра тяжіння тіла (ЗЦТТ) аналітичним методом (додаванням моментів сил тяжіння за теоремою Варіньона).

Короткі теоретичні відомості

Загальний центр тяжіння тіла знаходиться в точці прикладених рівнодіючих усіх сил тяжіння, що діють на нього. Положення ЗЦТТ визначає умови рівноваги спортсмена або траєкторію його переміщення при виконанні динамічних фізичних вправ.

Визначення положення загального центра тяжіння тіла способом додавання моментів сил тяжіння базується на теоремі Варіньона: сума моментів сил відносно будь-якого центра дорівнює моменту суми цих сил (їх рівнодіючої) відносно того ж центра. Іншими словами, момент рівнодіючої сили відносно будь-якої довільно обраної осі дорівнює сумі моментів відповідних сил відносно тієї ж осі.

Як відомо, момент сили – це ступінь обертаючої дії сили на тіло. Він визначається шляхом множення сили на її плече. Виходячи з цього, можна визначити моменти сили всіх біоланок, оскільки з даних О. Фішера і                    Н. Бернштейна відома відносна вага (сила тяжіння) кожної біоланки й можна обчислити розташування ЦТ окремих ланок (див. табл. 9.1).

Плече сили буде дорівнювати відстані від ЦТ до будь-якої осі в довільно нанесеній на фотограму досліджуваного об'єкта системі координат. Усі розрахунки можна провести на фотограмі, але для зручності обчислення та контролю отримані дані можна подати у вигляді таблиці.

Загальний центр тяжіння тіла  по осі – Х розраховується за формулою Варіньона  Р_ТІЛАХ_ЗЦТТ  = Р_іХ, звідки:

              Р_іХ

Х_ЗЦТТ = ───

             Ртіла

Таблиця 9.1

Визначення положення загального центра тяжіння (ЗЦТТ) тіла аналітичним методом (додаванням моментів сил тяжіння за теоремою Варіньона)

Так само визначається  Yз_ЦТТ.  Якщо відносну вагу подати не у відсотках, а в сотих частках одиниці, то після складання моментів сил ділити їх на вагу не потрібно.

Прикладом для обчислення ЗЦТТ можуть стати розрахунки з визначення загального центра тяжіння верхньої кінцівки (див. табл. 9.2 і рис. 9.1).

Осі ОХ і ОY обрані довільно, як і масштаб. Центри тяжіння окремих біоланок проставлені за принципом, описаним у попередньому  занятті.

Для визначення ЗЦТ усієї руки аналітичним методом усі необхідні виміри представимо в  таблиці:

Таблиця 9.2

Визначення положення загального центра тяжіння руки

аналітичним методом (додаванням моментів сил тяжіння за теоремою Варіньона)

На основі теореми Варіньона можна записати таке рівняння:

Р ХЗЦТ = Р₁Х, звідки:

 Р₁Х

Х_ЗЦТ = ───

               Р

Таке ж рівняння необхідно скласти і для значення Y_ЗЦТ.

Підставимо значення  вимірів:

                    25                                            27

      Х_ЗЦТ = ───  =  4,1 мм            Y_ЗЦТ = ─── = 4,5 мм

                     6                                              6

У точці перетину цих координат і знаходиться потрібне розташування загального центра тяжіння всієї руки, позначеного на рисунку 9.1.

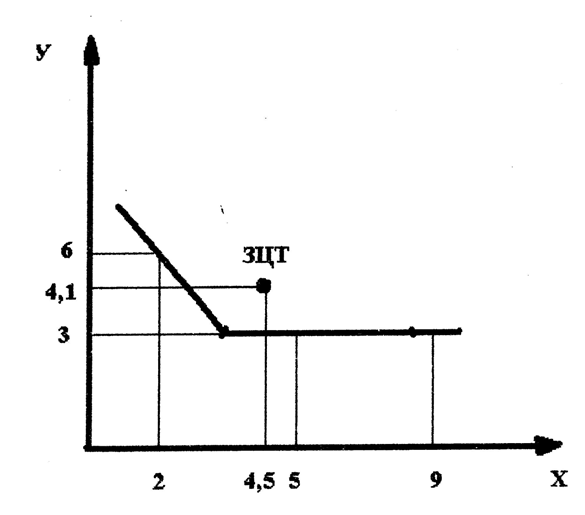

Рис. 9.1 – Визначення загального центра тяжіння  руки аналітичним методом  (додаванням моментів сил тяжіння за теоремою Варіньона)

Порядок виконання практичного завдання

1.       На фотограмі пози спортсмена: а) відмітити положення проекцій осей великих суглобів і знайти положення ЦТ усіх ланок; б) із довільного центра провести осі координат Х і Y (див. додаток № 18).

2.       Скласти  таблицю розрахунку координат ЗЦТТ спортсмена в досліджуваній позі. Внести в неї значення відносних ваг окремих ланок. Обчислити координати ЦТ ланок і внести їх  в таблицю. Розрахувати моменти сил тяжіння кожної ланки, додати моменти сил тяжіння (окремо по осі Х і Y) і поділити на відносну вагу тіла. Див. додаток № 19.

3.       Нанести на фотограму положення ЗЦТТ за знайденими координатами. Законспектувати в зошитах для практичних занять § 22.1. Сила і момент сили (Донской Д.Д. Биомеханика: учебник для институтов физической культуры / Д.Д. Донской. – М., 1975. – С.74-75).

Питання для контролю

1.       Дайте  визначення поняття «сила».

2.       Розкрийте сутність поняття «момент сили».

3.       Дайте визначення теореми Варіньона.

4.       Який порядок визначення загального центра тяжіння тіла аналітичним методом?

5.       Назвіть сили, прикладені до ланок людини.

6.       Які ви знаєте сили дії середовища?

7.       Поясніть роль сил в рухах людини.
