Структура за темами
- Загальне
Загальне

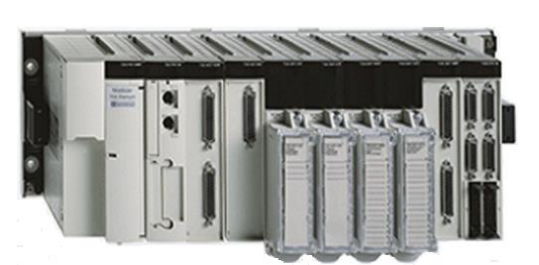

- Змістовий модуль 1. Програмований мікропроцесорний контролер Modicon TSX Premium
Змістовий модуль 1. Програмований мікропроцесорний контролер Modicon TSX Premium
Тема: Промисловий логічний контролер для вирішення завдання автоматизації технологічного процесу
Модифікацію ПЛК та технологічний процес обрати індивідуально та погодити з викладачем.
Орієнтовний зміст звіту з лабораторної роботи
1. Характеристика фірми виробника ПЛК
2. Загальна характеристика ПЛК
2.1 Призначення контролеру
2.2 Загальний вид та конструктивні особливості
2.3 Модулі вводу-виведення ( зовнішній вид, технічні характеристики, схеми підключення зовнішніх сигналів)
2.4 Інтерфейсні модулі
2.5 Варіанти реалізації живлення контролеру
- Змістовий модуль 2. Програмування контролерів у середовищі UNITY PRO.
Змістовий модуль 2. Програмування контролерів у середовищі UNITY PRO.
Тема: Компанування промислового контролера
Зміст: Відповідно до обраного технологічного процесу, підібраних первинних перетворювачів та модифікації контролера виконати компонування усіх необхідних модулів та комплектуючих. У звіті до роботи надати опис усіх необхідних модулів для контролера, таблицю-специфікацію з переліком комплектуючих, спрощений рисунок структурної схеми комплексу технічних засобів (об'єкт управління, сенсори, контролер з модулями).
- Змістовий модуль 3.Бібліотека елементарних функцій EF/блоків EFB, та похідних блоків DFB.
Змістовий модуль 3.Бібліотека елементарних функцій EF/блоків EFB, та похідних блоків DFB.
Тема: Структурна схема АСУТП на базі обраного промислового контролера
Зміст завдання: Розробити структурну схему АСУТП із зазначенням первинних перетворювачів для вирішення завдань вимірювання технологічних параметрів та скомпонованих промислових контролерів. На схемі показати підключення сенсорів до модулів контролера. За необхідності на схемі показати допоміжне обладнання.
- Змістовий модуль 4. Реалізація законів регулювання в UNITY PRO.
Змістовий модуль 4. Реалізація законів регулювання в UNITY PRO.
Тема: Сценарії роботи системи управління
Зміст: Для обраного технологічного процесу та розробленої структури АСУ ТП написати алгоритм (сценарій) збору, обробки інформації та розрахунку керуючих впливів . У сценарії повинні бути вказані закони управління, значення уставок технологічних парамерів, визначені параметри таймерів та лічильників і т.д.
- Змістовий модуль 5. Обробка вхідних та вихідних даних контурів регулювання.
Змістовий модуль 5. Обробка вхідних та вихідних даних контурів регулювання.
Тема: Прикладні програми системи управління на базі промислового контролеру
Зміст: Відповідно до розробленого алгоритму (сценарію) збору, обробки інформації та розрахунку керуючих впливів виконати програмну реалізацію за допомогою мов стандарту МЕК.
- Змістовий модуль 6.Додаткові блоки систем автоматизаці.
Змістовий модуль 6.Додаткові блоки систем автоматизаці.
- Змістовий модуль 7. Програмування ПЛК систем локальної автоматизації.
Змістовий модуль 7. Програмування ПЛК систем локальної автоматизації.
- Змістовний модуль 8. Програмування контролерів у складі SCADA-системи
Змістовний модуль 8. Програмування контролерів у складі SCADA-системи
- Підсумковий контроль
Підсумковий контроль
Виконати презентацію розробленого під час навчання проекту АСУТП з використанням промислового контролеру та його програмного забезпечення.
Презентація повинна складатись з 4-5 слайдів.
